〔攻略创作〕红石·显示器

各位好啊，好久不见٩( 'ω' )و几个月前发完几个攻略帖后就被抓去学习了，今天有时间给大家做一下显示器的攻略

【最简数显】

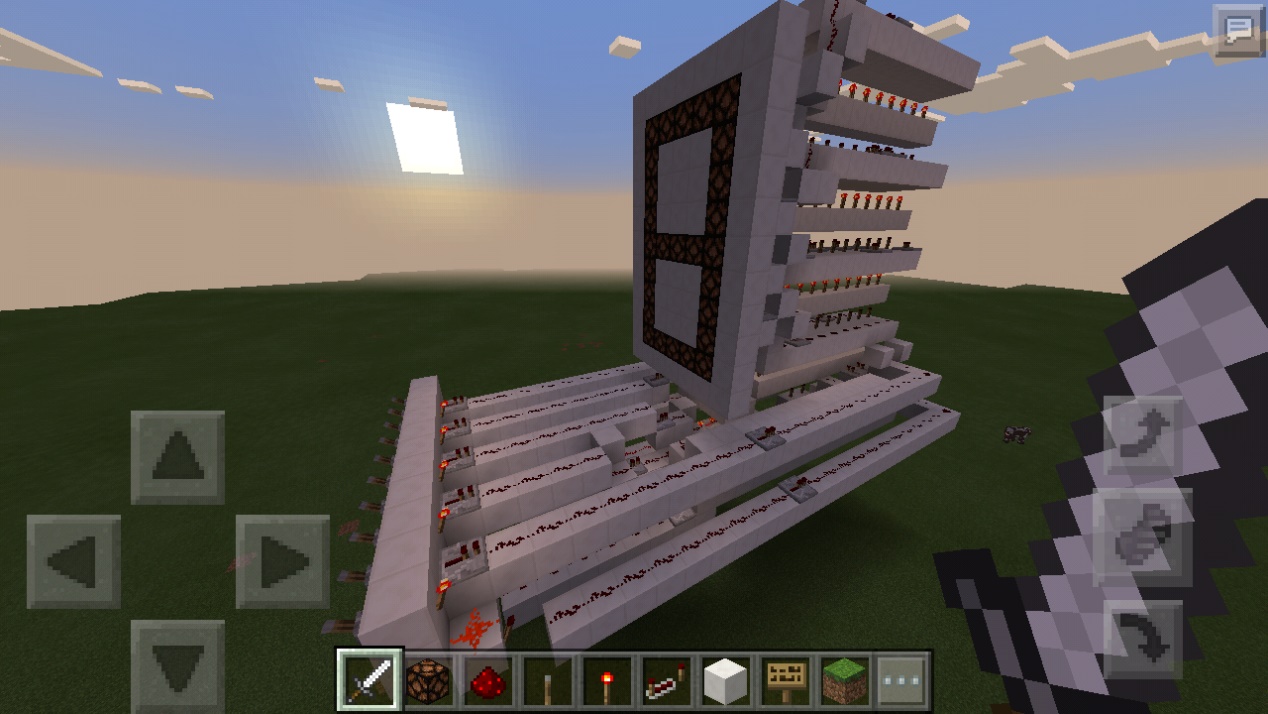

首先从最简单的数字显示器开始。可以看出,阿拉伯数字是由七个笔画构成的,只要激活特定的笔画,就能行成数字。通常,控制这七个笔画的线路叫做七段线。↓↓↓

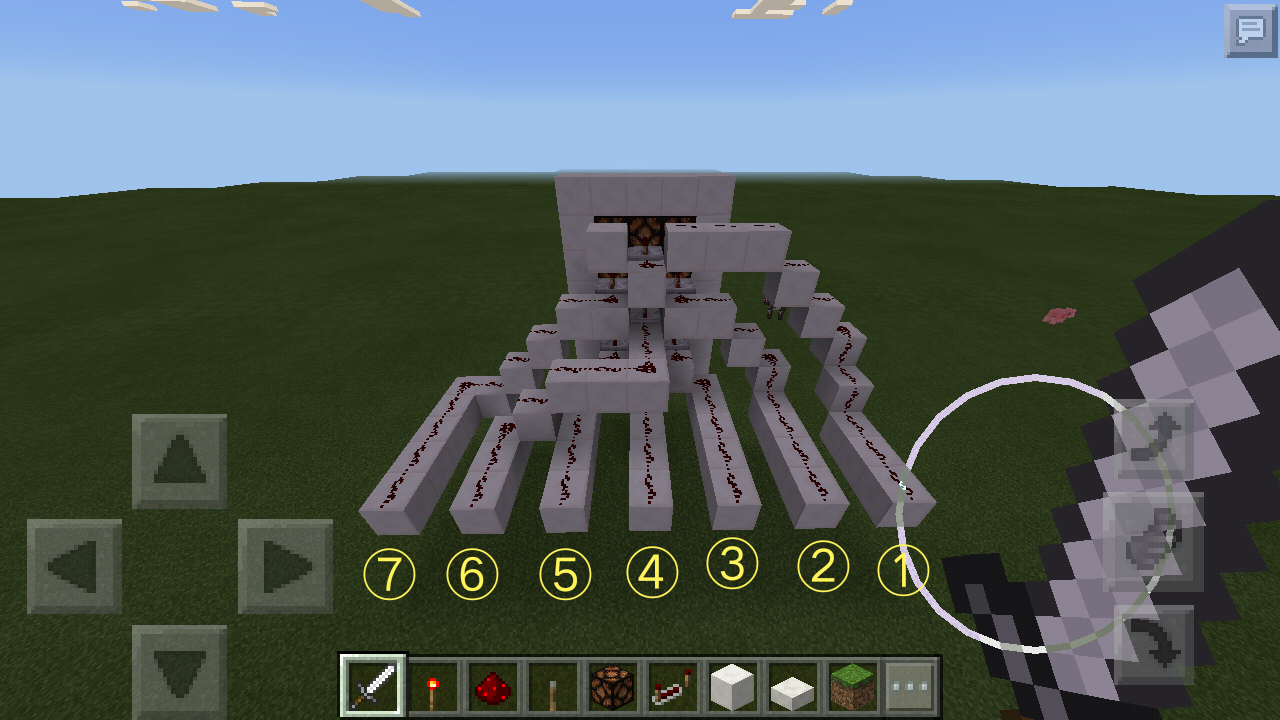

将七段线延长开来,行成整齐的线路。↓↓↓

通过红石火把激活57两条线路,即可形成“1”的图像。↓↓↓

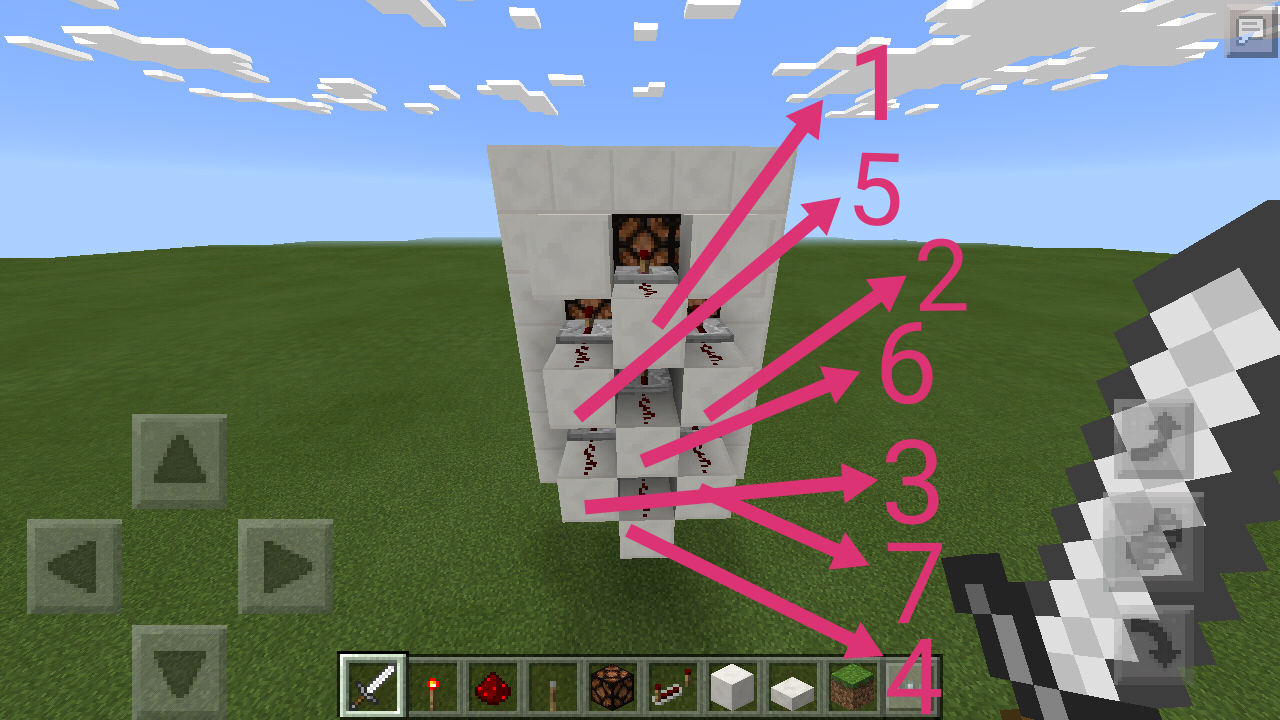

只要将红石火把布置在不同位置,就能显示不同的数字。↓↓↓

————————————————————————————————————————————————————

【怎样做大屏幕数显】

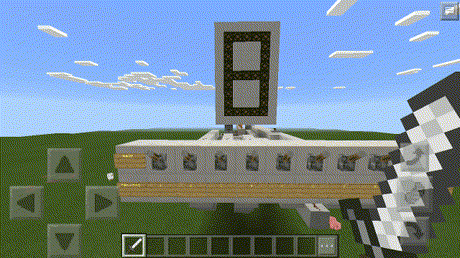

GIF

大的不一定比小的有难度。只要掌握了七段线,多大的屏幕都能做出来。

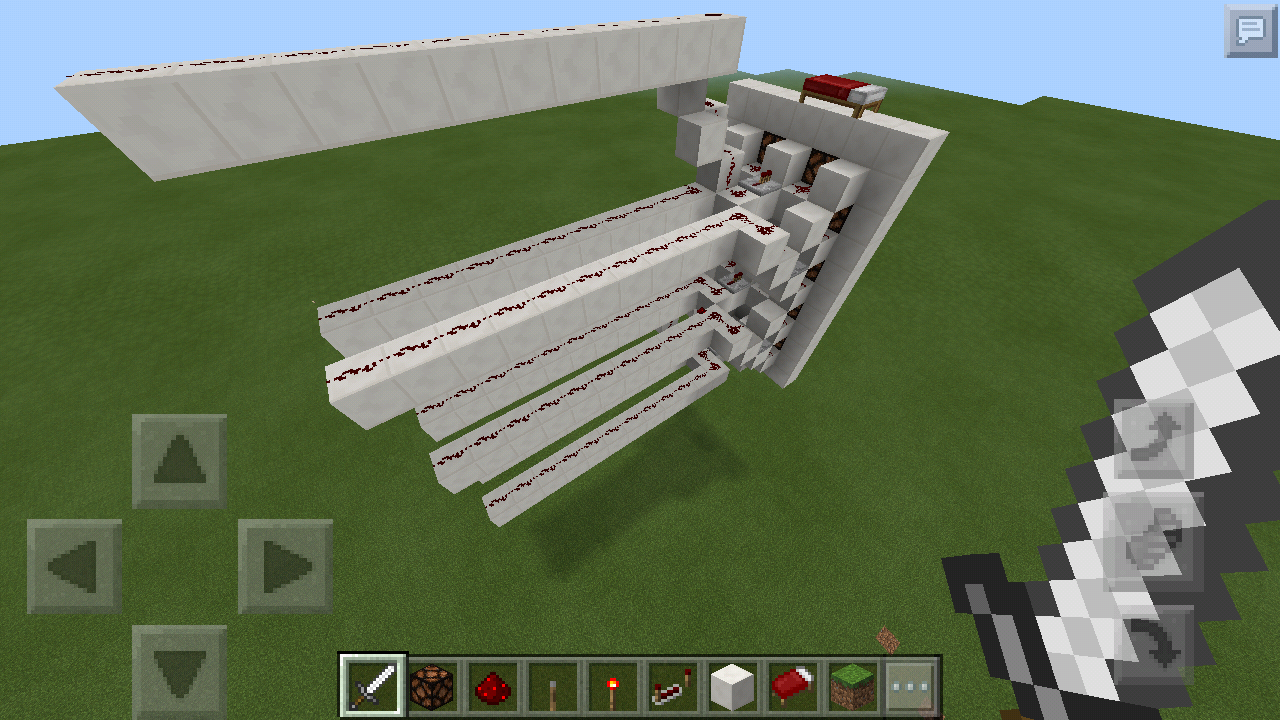

首先上中下三路这样做。↓↓↓

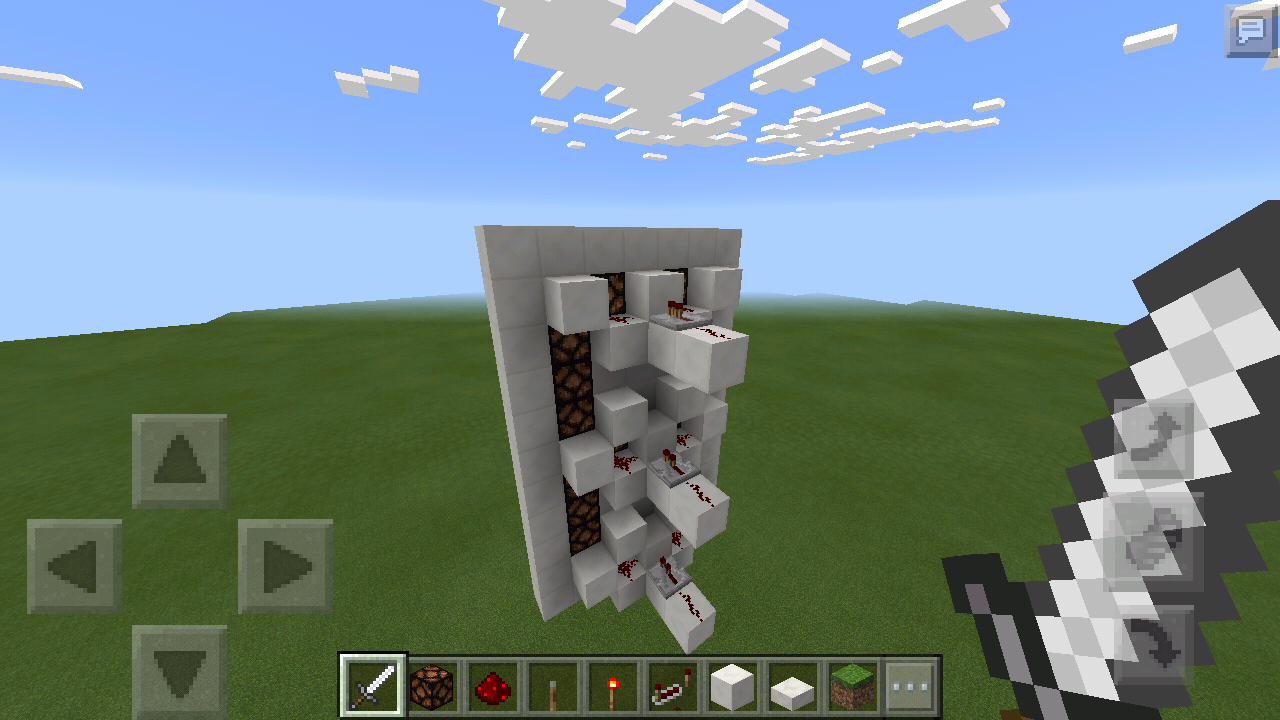

侧面四路这样做。↓↓↓

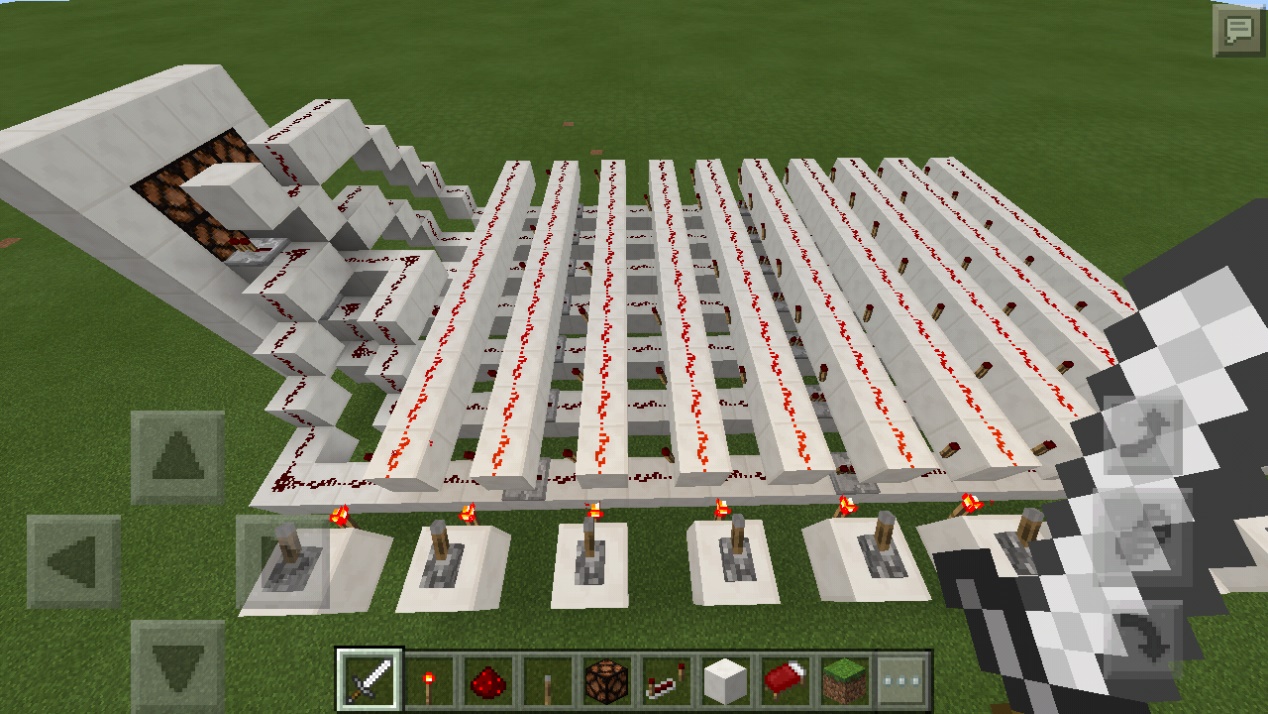

延长线路。↓↓↓

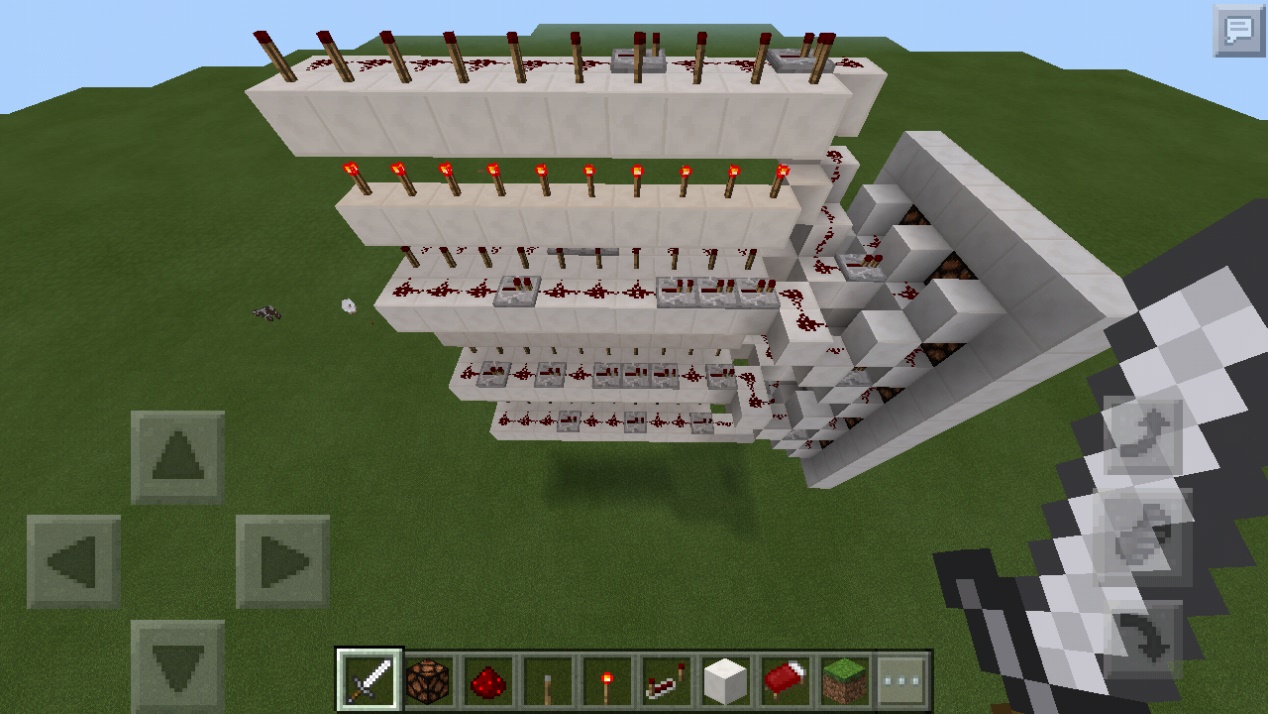

这回的激活方式是这样的,通过红石火把向上输送红石信号,这也是目前数电作品普遍使用的显示器结构。↓↓↓

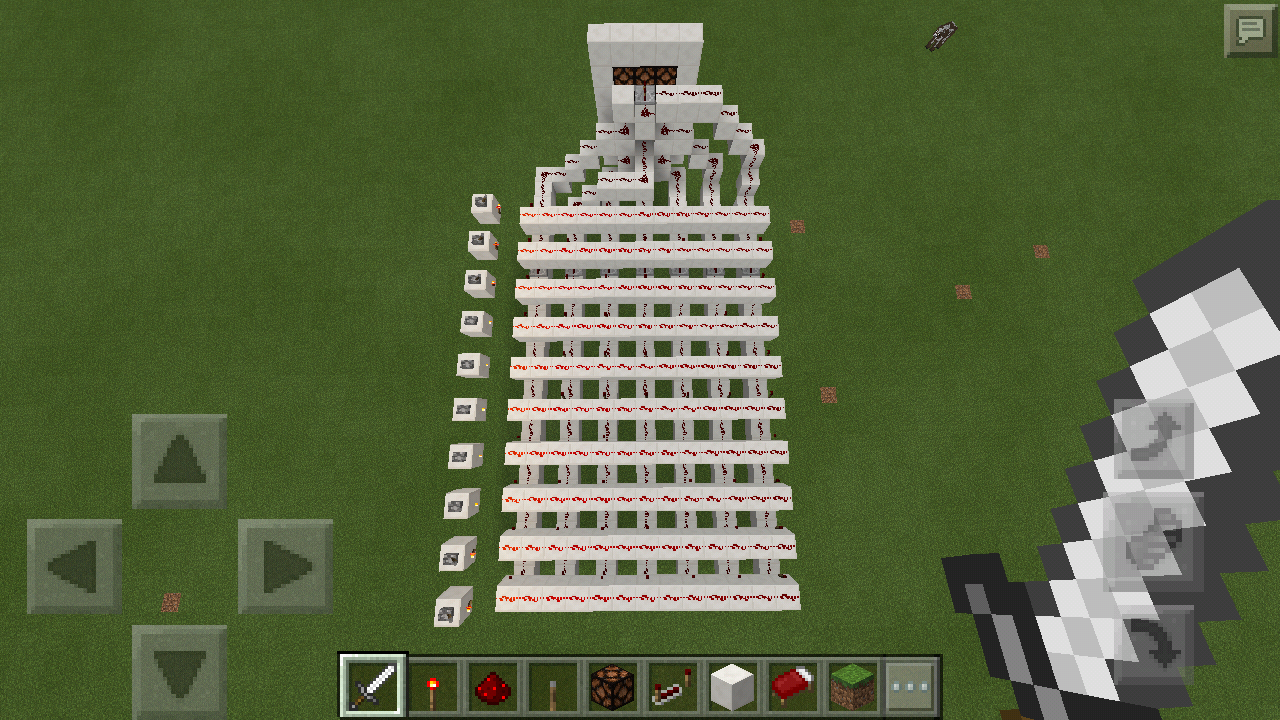

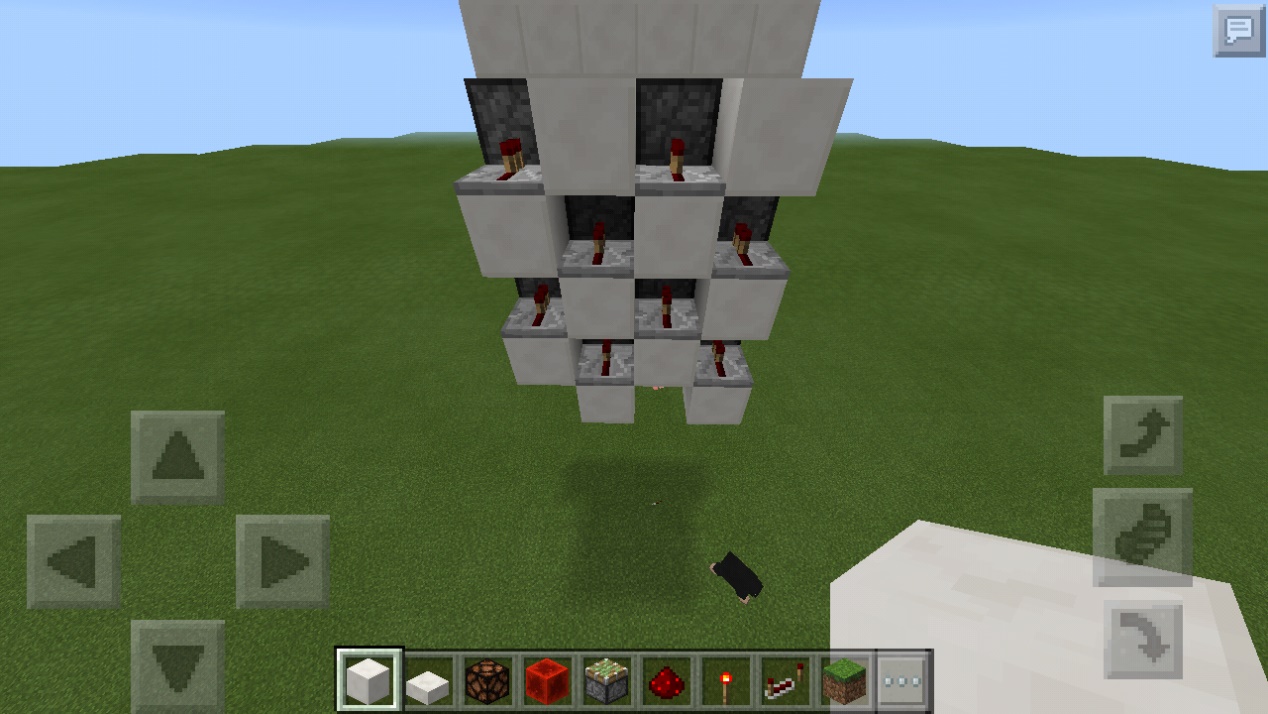

通过中继器编码,想阻断哪条线,就在哪条线对应的位置放个中继器。↓↓↓

最后接线到前台。↓↓↓

其实英文显示器也是相同的道理,你可以将英文显示器看做5*7的像素,每个像素都由一段线控制,再通过上述编码,就能做出英文显示器来。这里由于篇幅限制,不再繁叙。

————————————————————————————————————————————————————

【全屏数显】

与之前提到的数字显示器不同的一种显示器,全屏显示器,它不一样在哪呢?

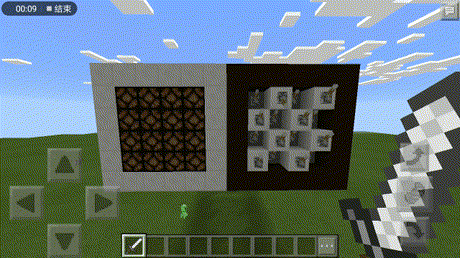

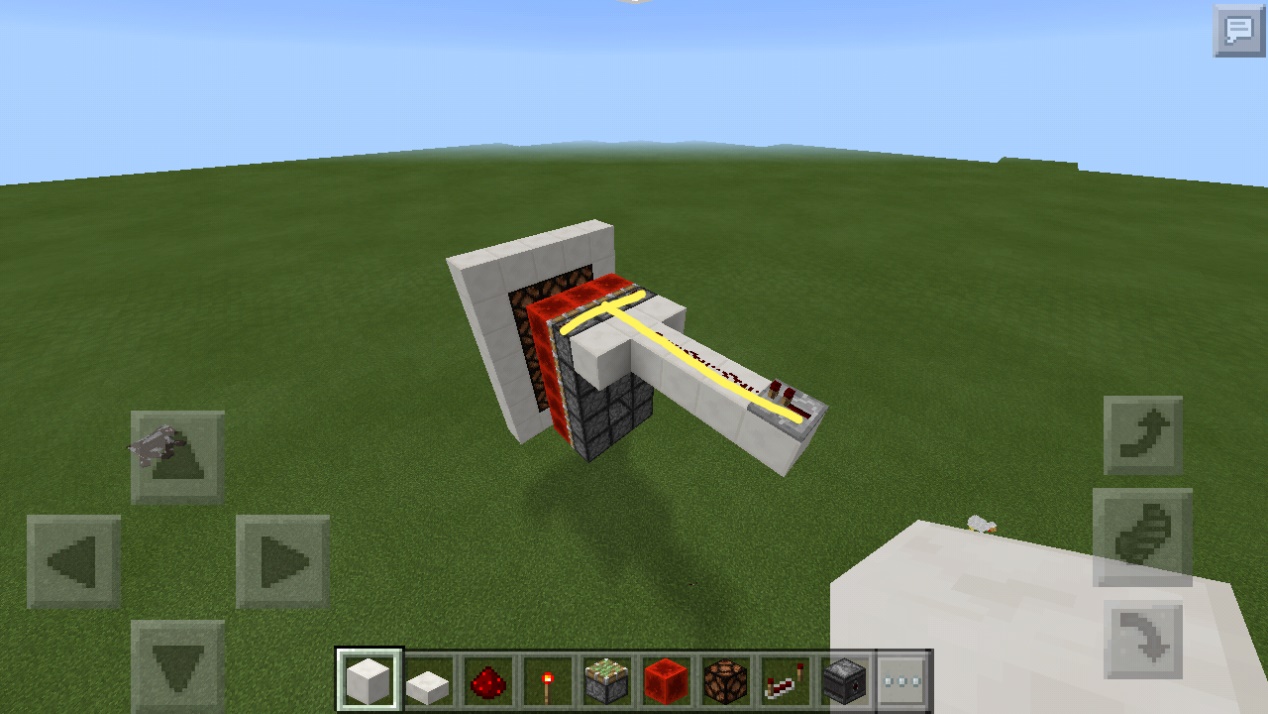

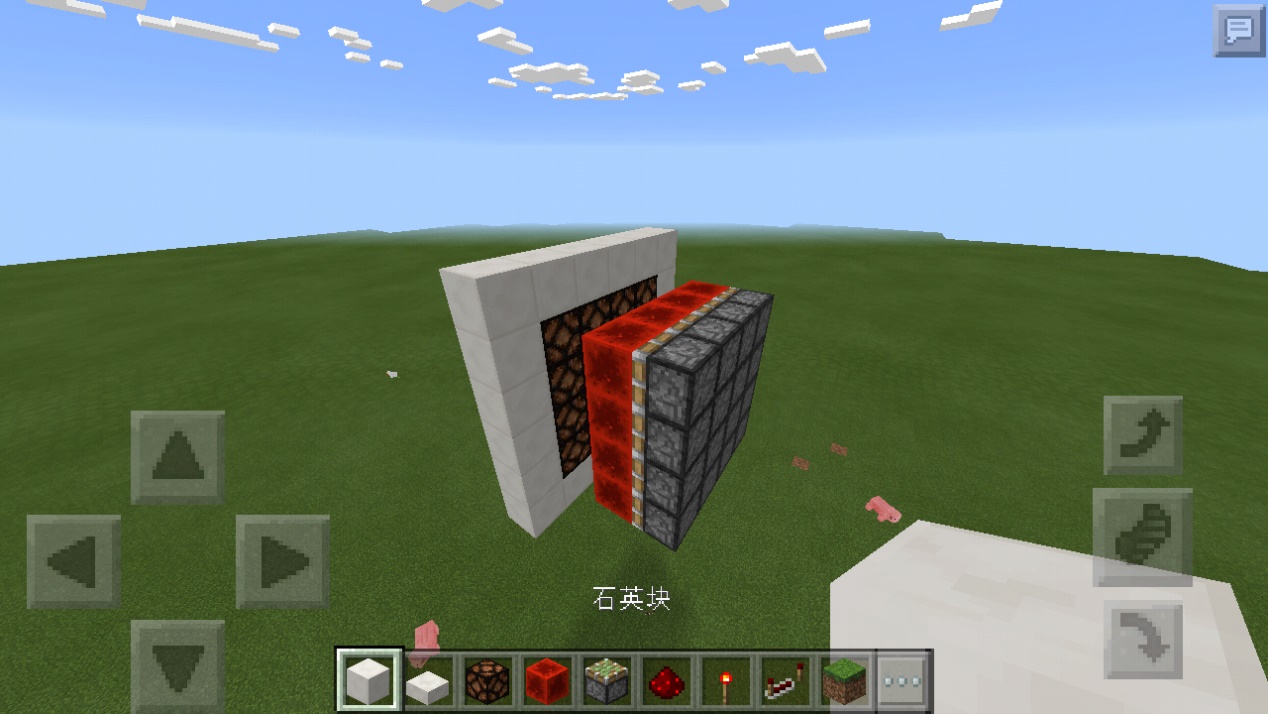

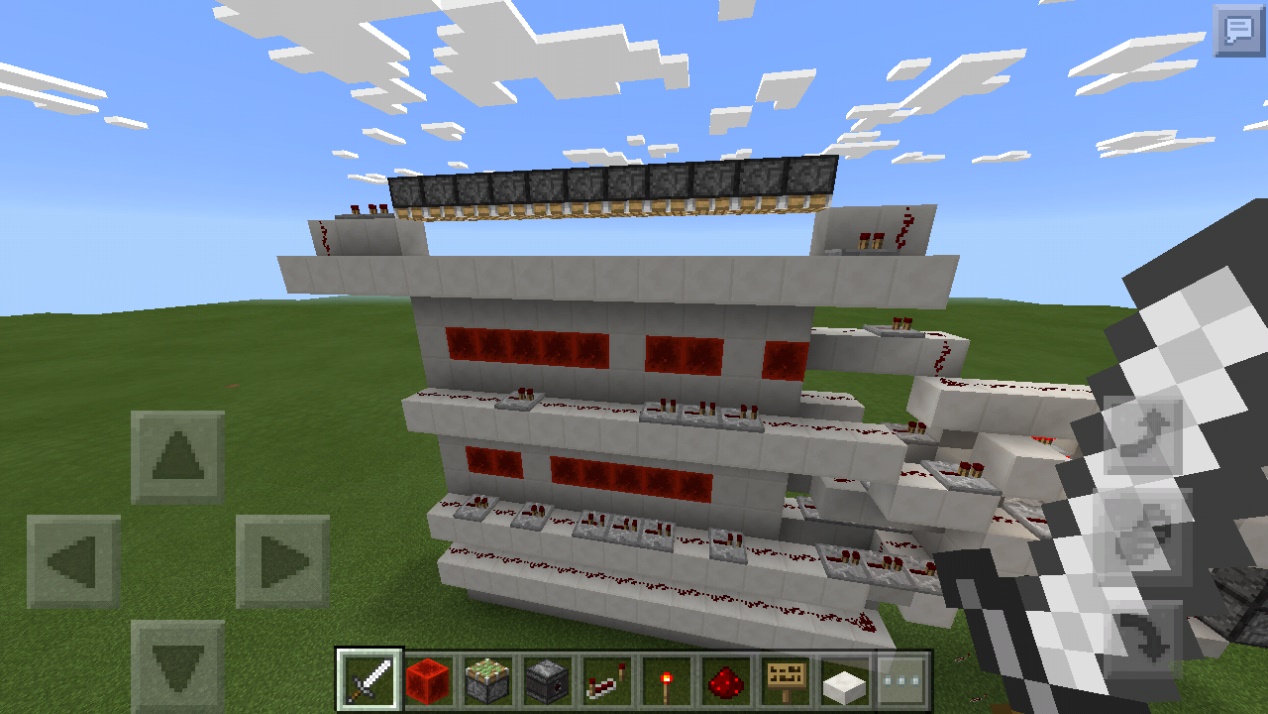

不一样在中间两个显示块。全屏的是两个红石灯,非全屏的是两个方块。

这技术含量,可就体现那两个红石灯上了。(ಡωಡ)

非全屏可以不顾及强充能,全屏就必须做到准确充能。

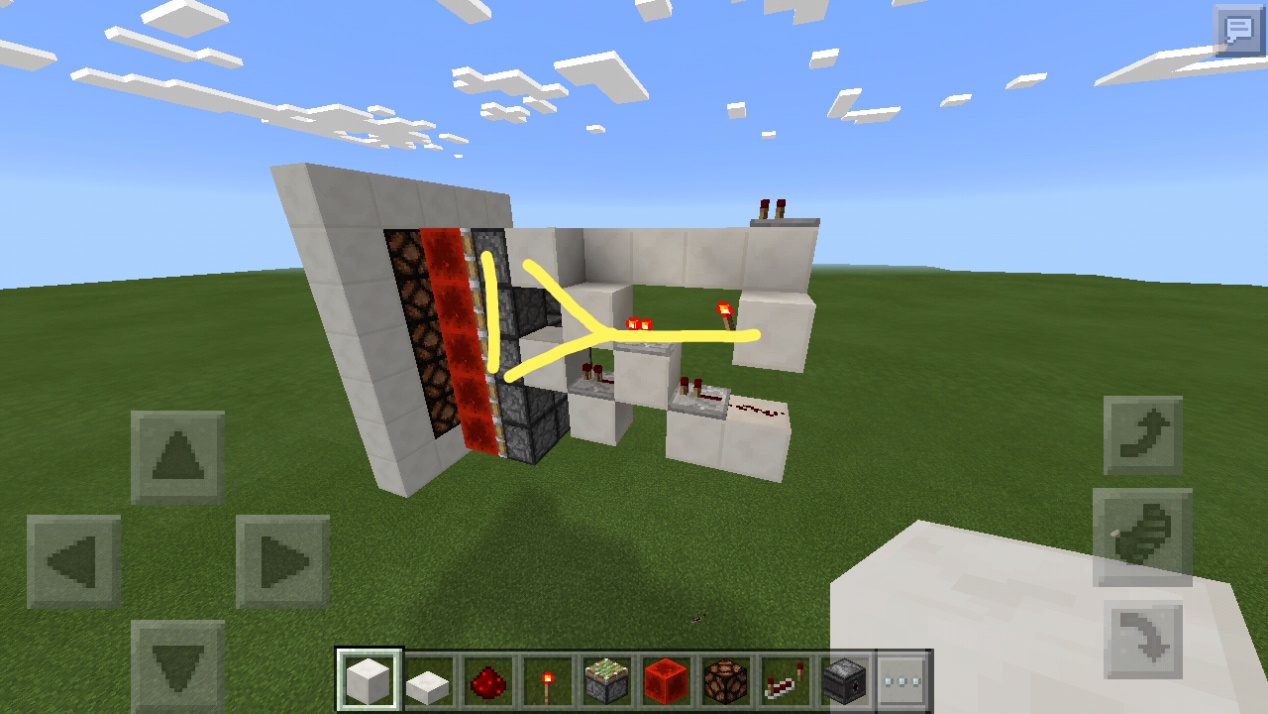

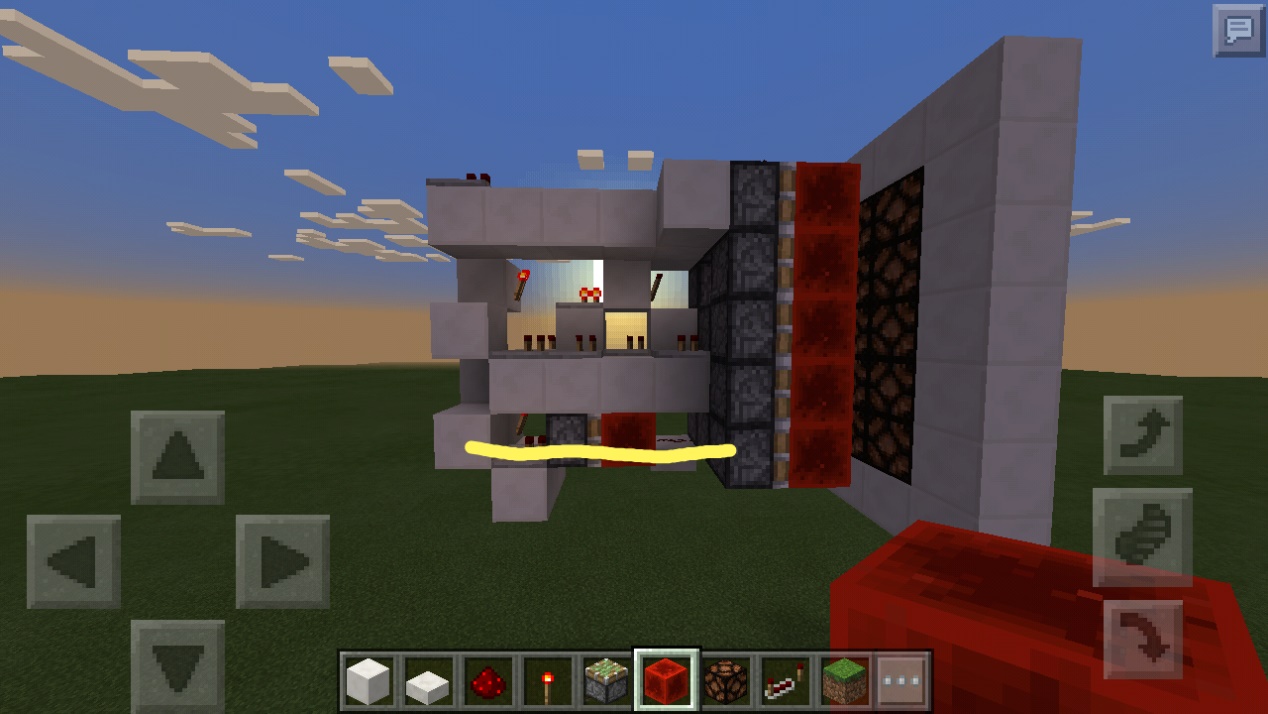

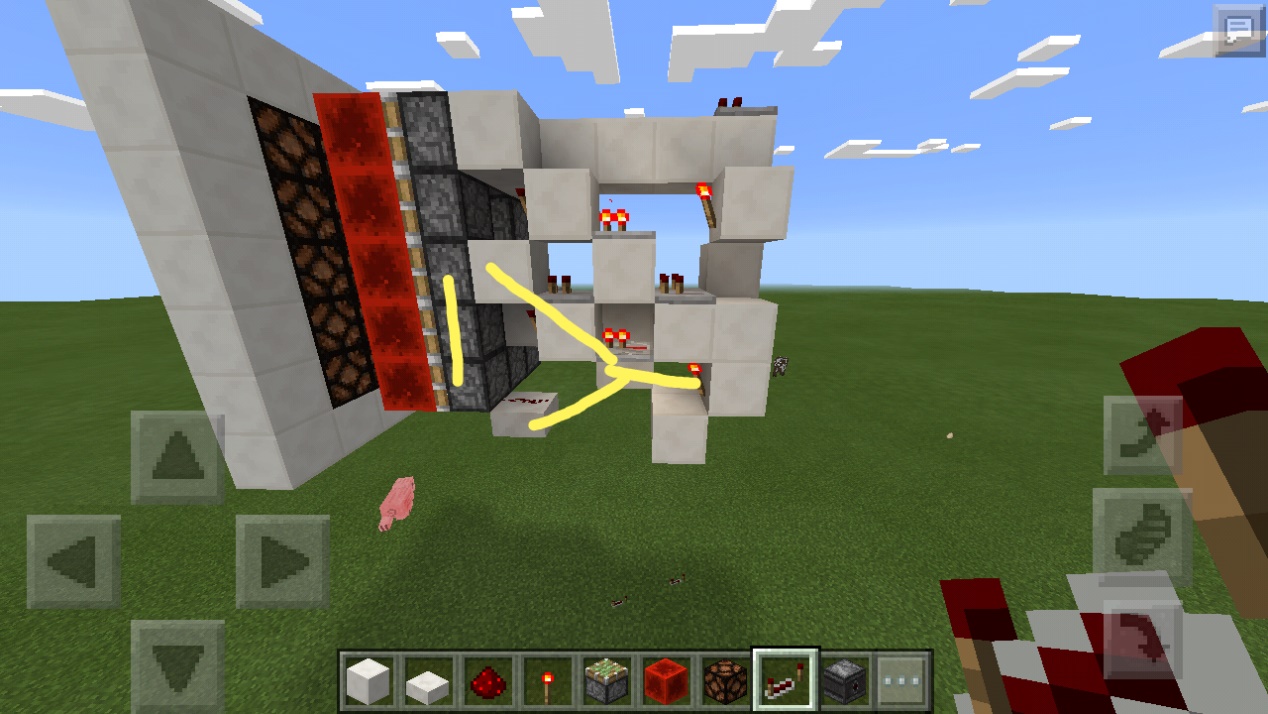

其实也不难,加个模红就好。↓↓↓

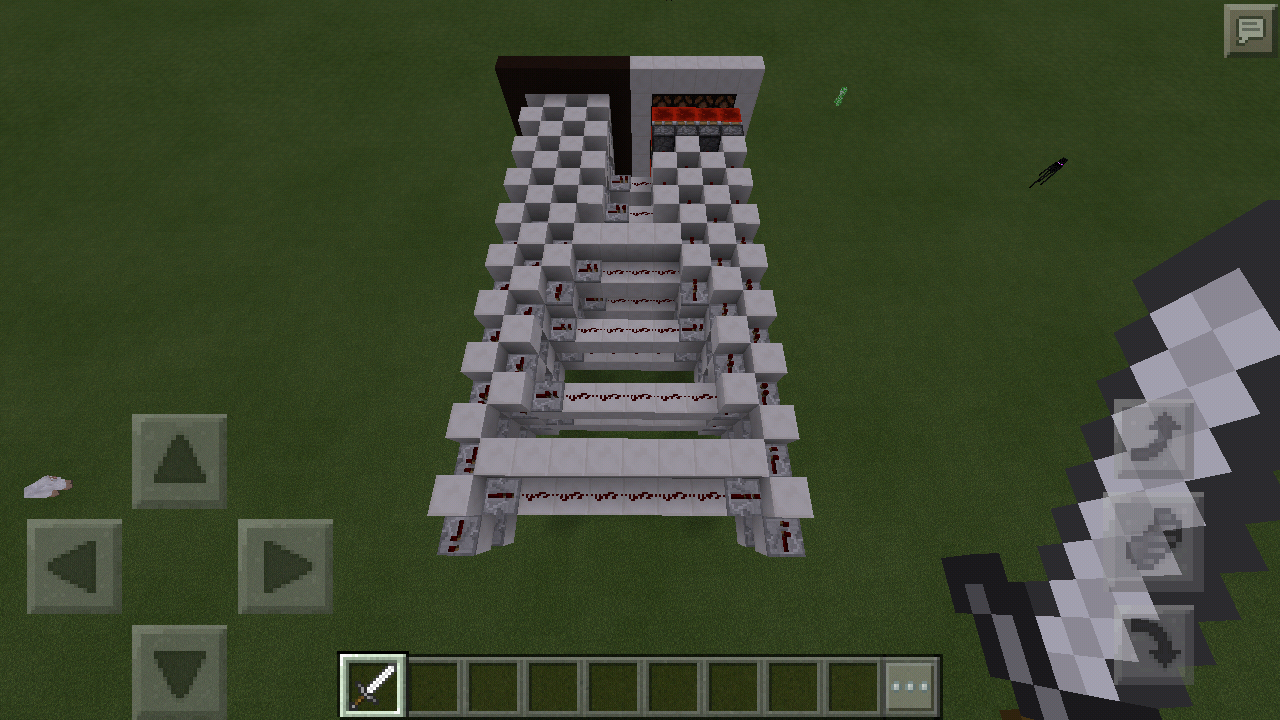

上端线。↓↓↓

侧上线。↓↓↓

中线。↓↓↓

侧下线。↓↓

下线。↓↓↓

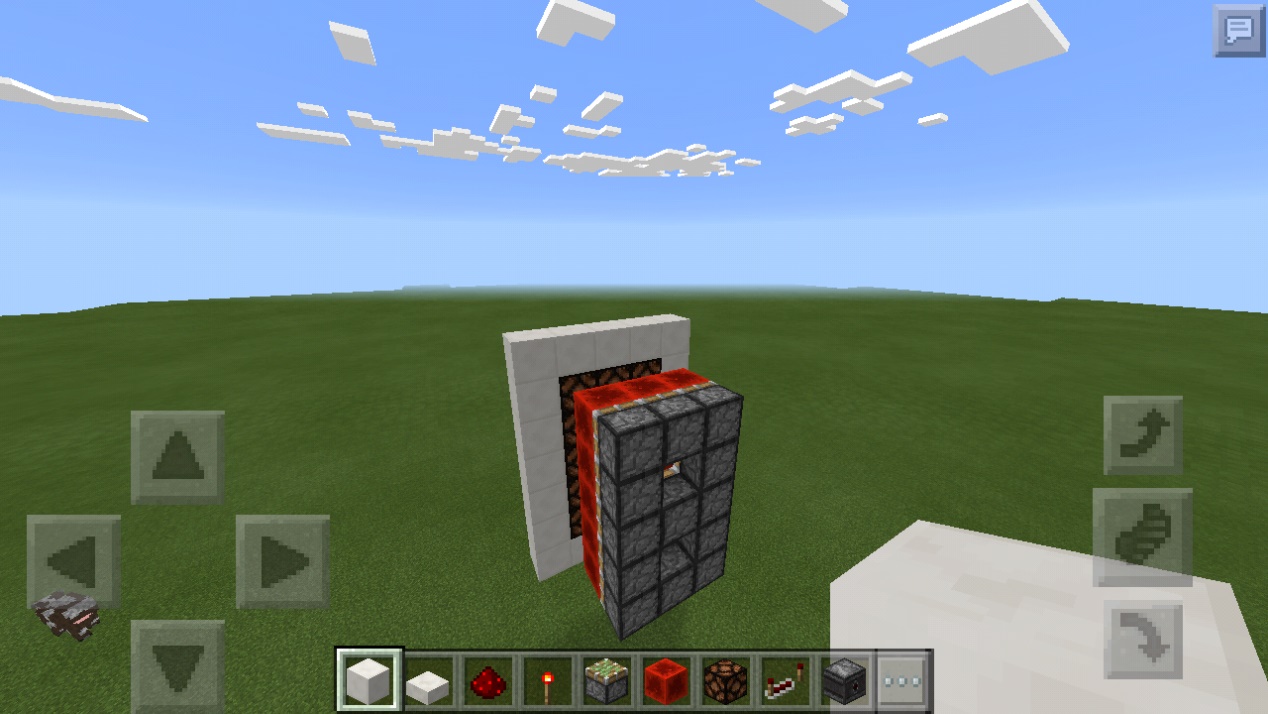

编码则通过红石块,简单方便。↓↓↓

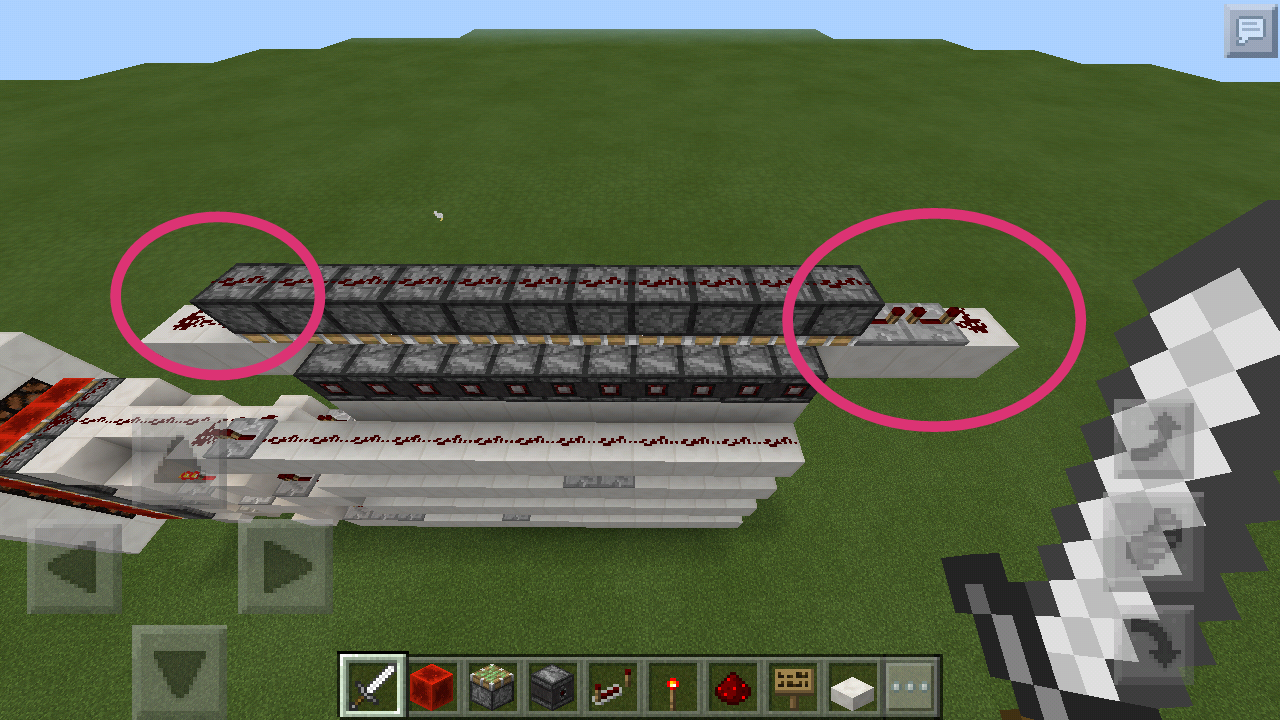

左边圈里的中继器比右边圈里的中继器传递信号快,支持复位键。↓↓↓

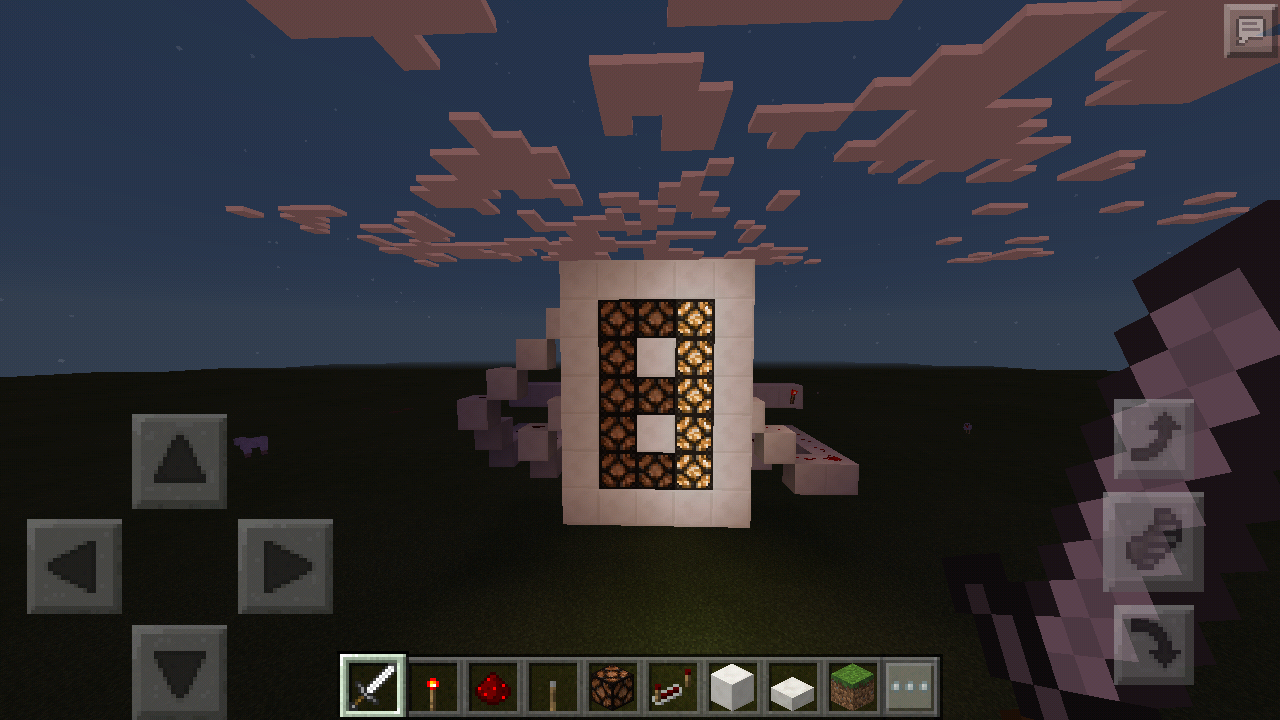

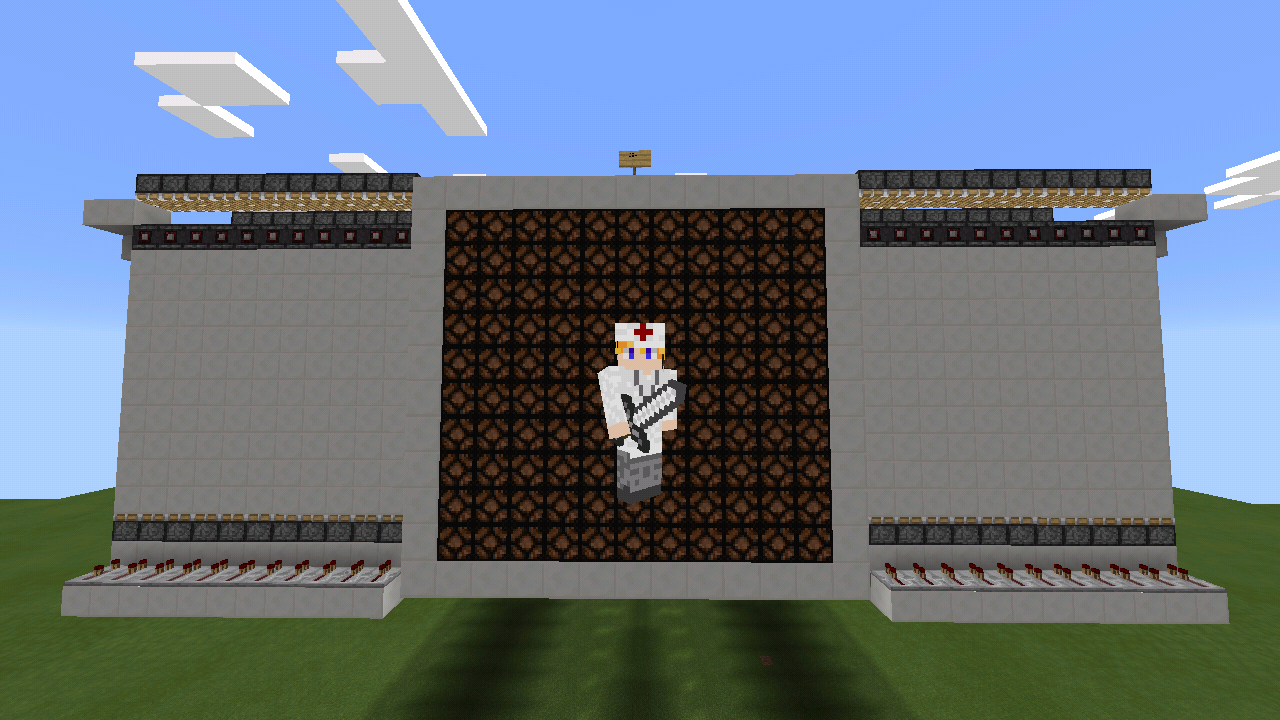

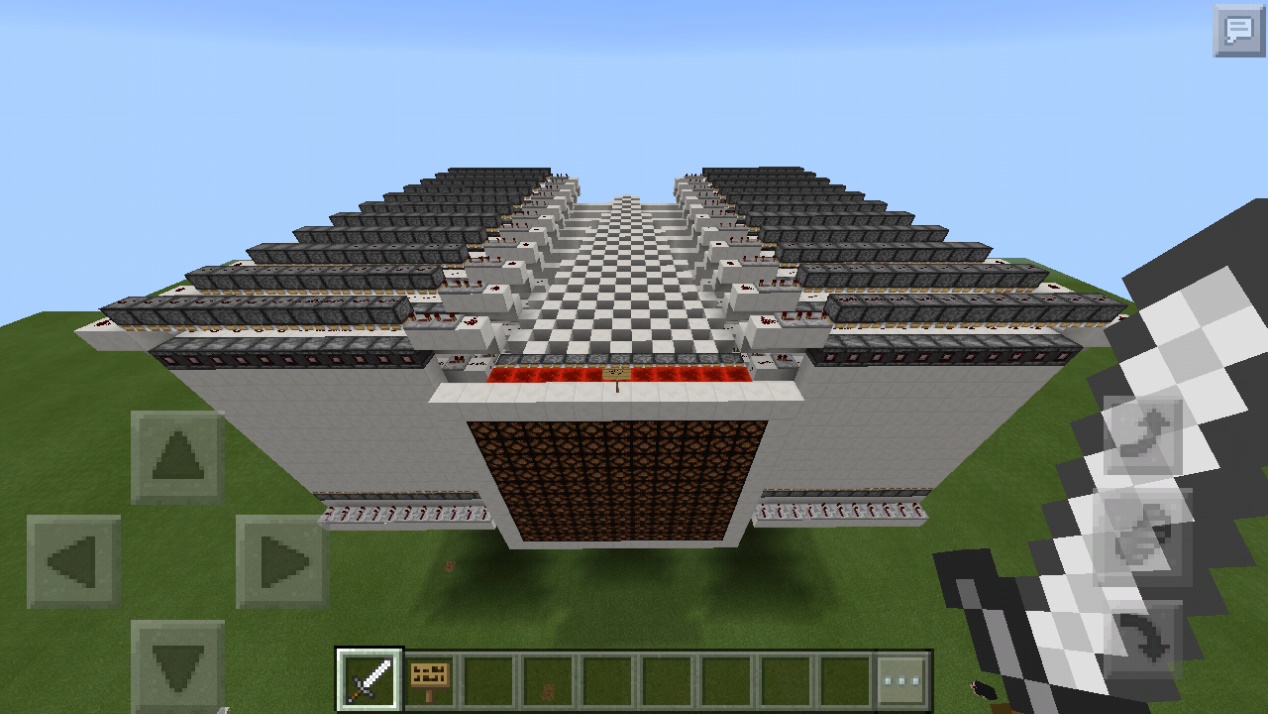

最终效果图。↓↓↓

GIF

这里面也用了大量的械电。............说到这,其实我会的主要还是一些械电,我的红石知识大部分也都是当年联机时学来的,联机房嘛,谁会搞数电啊,不都是觉得械电有意思才玩的嘛。生电也基本属于械电,模电就偏向数电了,所以可以分成数械两方面。但是红石终归一统,你看,这显示器本来是数电的东西,却也用了械电。而最近rs界的大事件,移动cpu的问世,也是将数电以械电的形式表现出来。所以说数械不分家,学而兼顾才是正道......的光。
————————————————————————————————————————————————————

【单点显示器】

单点显示器可以说是一种万用显示器。

说它是万用显示器,是因为既然已经做到单像素显示,那只要有编码入口,就可以显示出像素允许的任何图像。

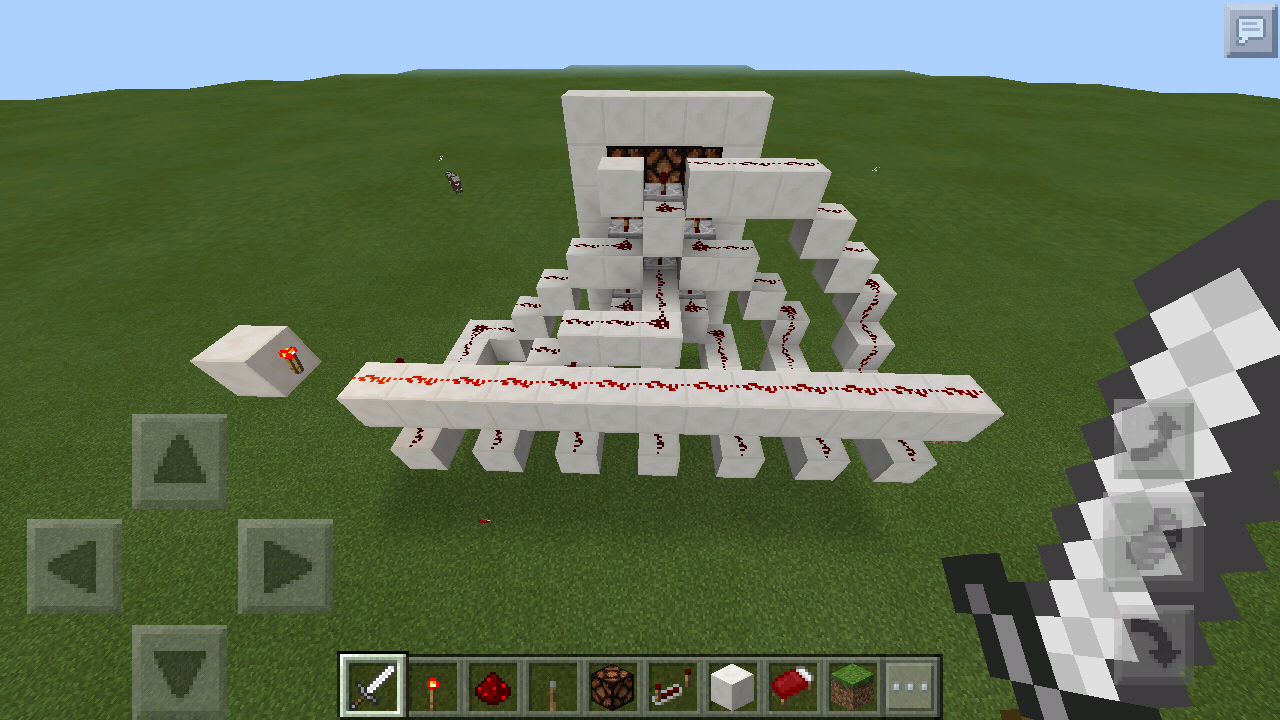

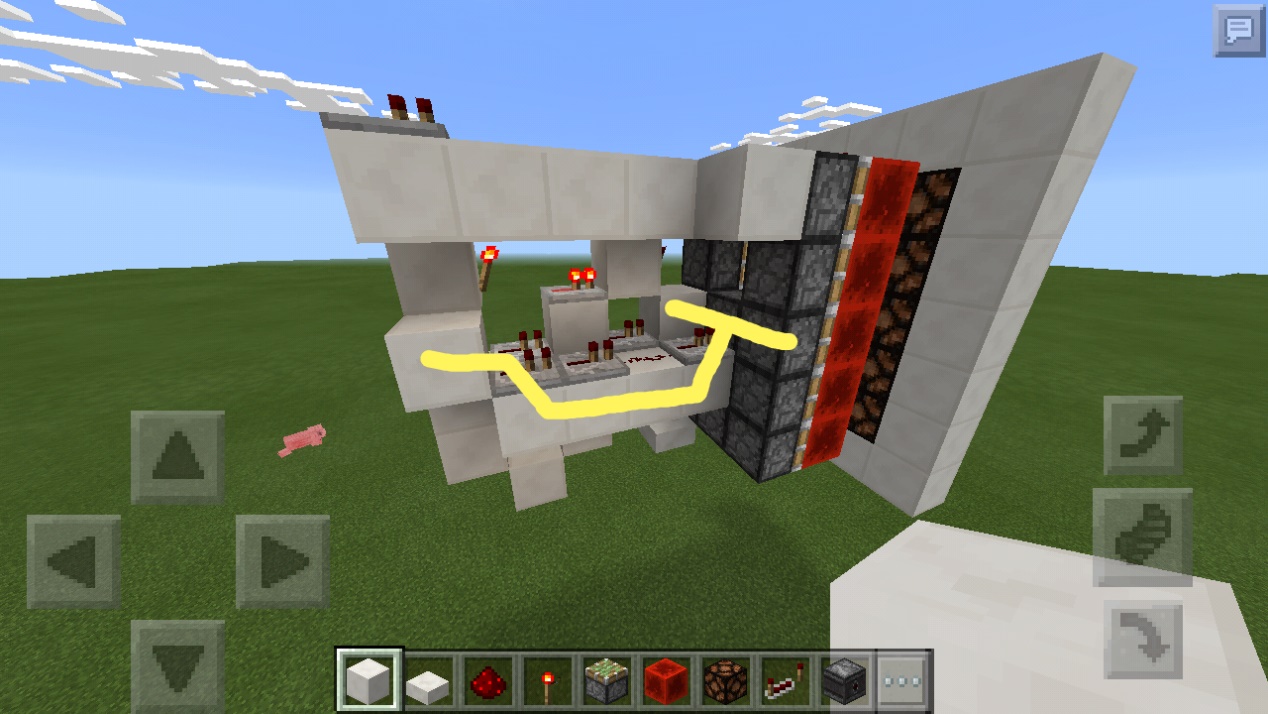

首先还是模红。↓↓↓

接着这样做。↓↓↓

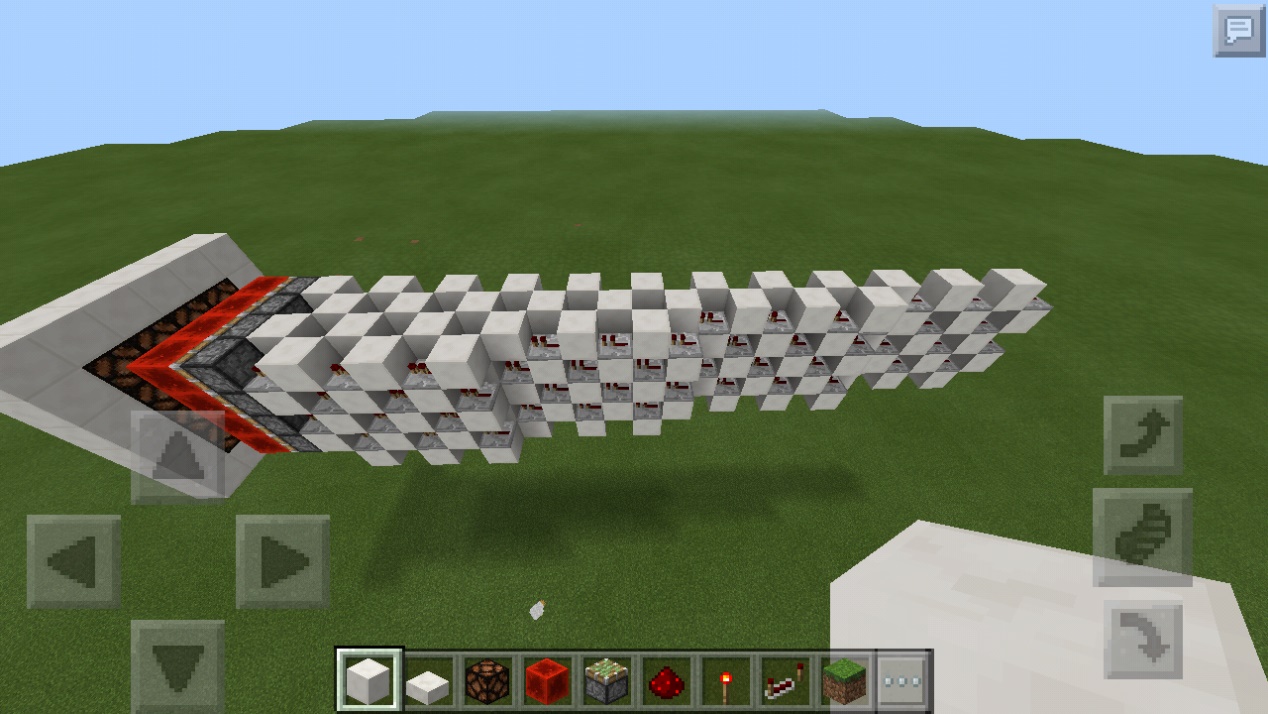

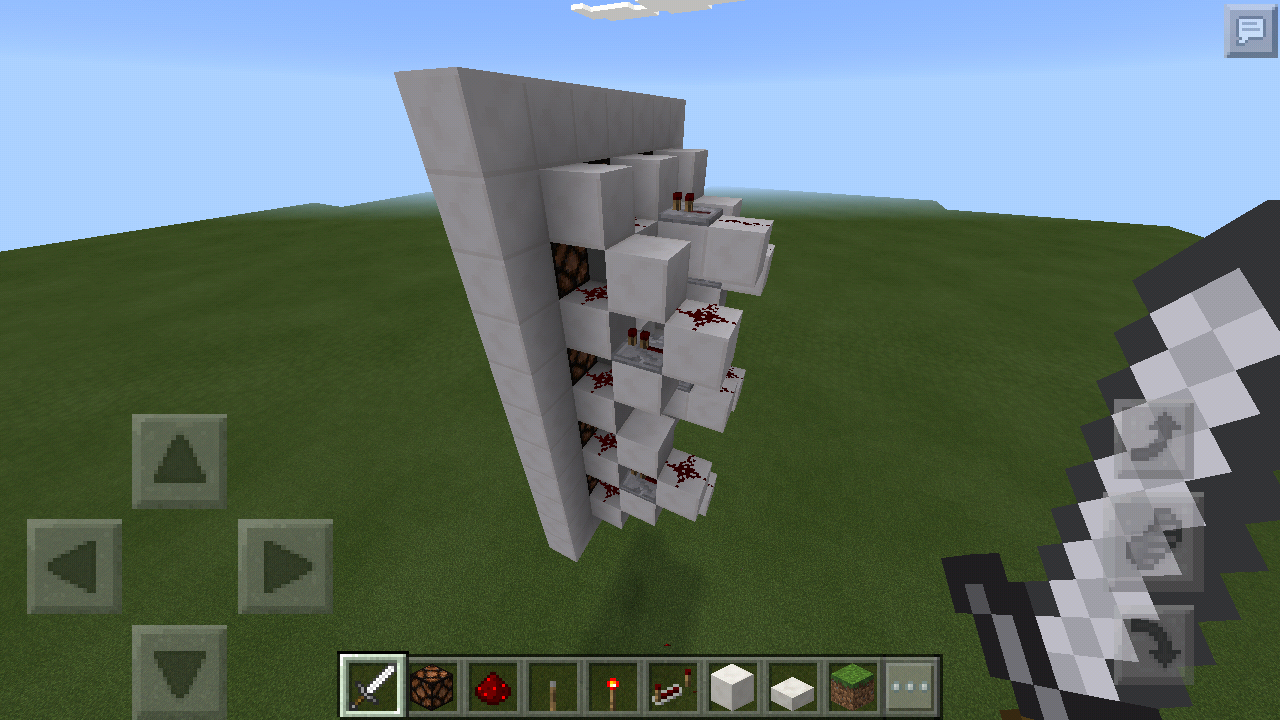

然后延展出蜂巢状的结构。

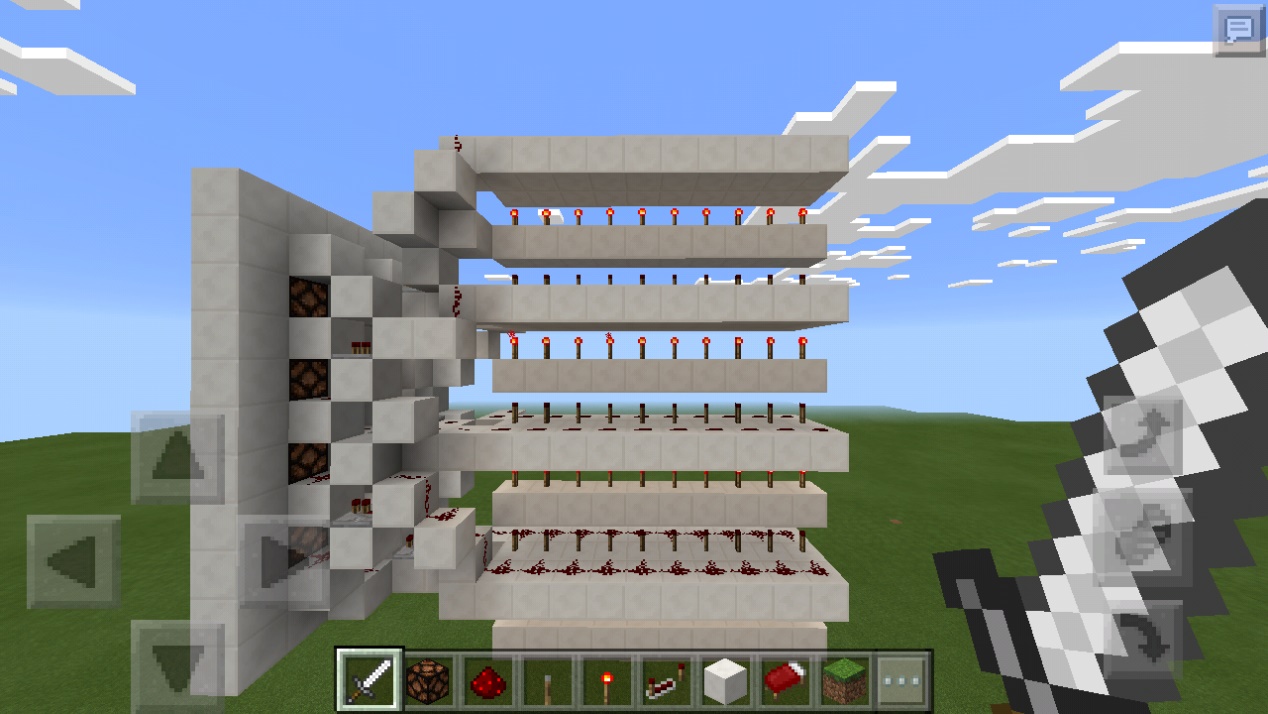

它的原理就是给方块充能,信号会直线传播到最前端,然后编码特定的方块就可以显示想要的图像。其实与七段线比起来可以说是技术革命。↓↓↓

输入端也可以这样用。↓↓↓

最终效果如下。↓↓↓

GIF

————————————————————————————————————————————————————

【单点成品】

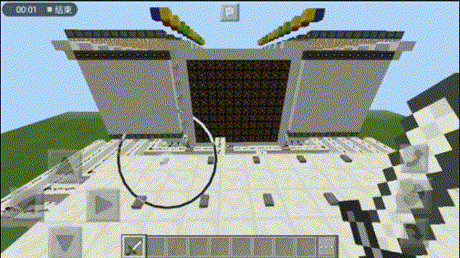

这是我做的一个单点。支持显示汉字,字母,数字,符号等等。现在也将结构公开,方便后人加以改进。

编码是用的全屏显示器的那种编码方式。如果用箱子编码的话就要下传了,我这个是侧传,所以用bin码板。(其实我感觉怪卡的)↓↓↓

最终效果如下。↓↓↓

GIF

至于其他类型的显示器,如水幕、进位、彩显、单片等等,原理上已经脱离一般显示器的范畴了,以后可能会专门开帖。

好了本期分享就到这里。希望大家多多评论,多多评论,多多评论......
